Калибры
резьбовые и гладкие

Предлагаем калибры различного сортамента
по ценам производителя

Калибры производства ЧИЗ "КАЛИБР" -
залог качества и доступных цен

Сделать заказ

Шаблоны для контроля профиля резьбы

Соединения резьбовые упорные с замковой резьбой элементов бурильных колонн ГОСТ 28487-2018

Замковая резьба ГОСТ 28487-2018 (ГОСТ 28487-90, ГОСТ Р 50864-96)

Модель ГОСТ API Шаг резьбы,
Конусность,
Профиль		 Аналог
ШПР-З-I Замковая резьба З-66, З-76, З-88, З-101, З-117, З-121
ГОСТ 28487-2018		 2 3/8"…4 1/2" API Regular
2 7/8", 3 1/2", 4 1/2" API Full Hole		 Р 5,080
К 1:4
V-0,040		 ШПУ-1
ШП-№1
ШПР-З-II Замковая резьба
З-140, З-177, З-201
ГОСТ 28487-2018		 5 1/2", 7 5/8" & 8 5/8" API Regular Р 6,350
К 1:4
V-0,050		 ШПУ-2
ШП-№2
ШПР-З-III Замковая резьба З-152, З-147, З-171, З-161, З-189
ГОСТ 28487-2018		 6 5/8" API Regular
5 1/2" & 6 5/8" API Full Hole		 Р 6,350
К 1:6
V-0,050		 ШПУ-3
ШП-№3
ШПР-З-IV Замковая резьба З-65, З-73, З-86, З-94, З-102, З-108, З-118, З-122, З-133
ГОСТ 28487-2018		 4" API Full Hole, 2 7/8"…5" Hughes Xtra Hole,  2 3/8"…4 1/2" Hughes Slim Hole, 2 3/8"…6 5/8" Internal Flush API Numbered Connections #23…#50 Р 6,350
К 1:6
V-0,038R		 ШПУ-4
ШП-№4
ШПР-З-V Замковая резьба
З-149, З-163, З-185, З-203
ГОСТ 28487-2018		 API Numbered Connections
#56…#77		 Р 6,350
К 1:4
V-0,038R		 ШПУ-5
ШП-№5
ШПР-З-VI Замковая резьба
З-30, З-35, З-38, З-44
ГОСТ 28487-2018		 API Numbered Connections #10, #12, #13, #16 M.T. (Macaroni Tubing) Р 4,233
К 1:8
V-0,050		 ШПУ-6

Трубы насосно-компрессорные и муфты к ним ГОСТ 633-80

Резьба НКТ ГОСТ 633-80

Модель ГОСТ API Шаг резьбы,
Конусность		 Аналог
ШПР-НК-254 Резьба НКТ ГОСТ 633-80 External/Internal API 10 Round thread form profile gage Р 2,540
К 1:16		 ШПУ-7
ШПР-НК-3175 Резьба НКТ ГОСТ 633-80 External/Internal API 8 Round thread form profile gage Р 3,175
К 1:16		 ШПУ-8

Трубы насосно-компрессорные и муфты к ним ГОСТ 633-80

Резьба НКМ ГОСТ 633-80

Модель ГОСТ API Шаг резьбы,
Конусность		 Аналог
ШПР-НКМ-М Резьба НКМ муфта
ГОСТ 633-80		 - Р 4,233
К 1:12		 ШПМ-10
ШПР-НКМ-Н Резьба НКМ ниппель
ГОСТ 633-80		 - Р 4,233
К 1:12		 ШПН-10

Трубы обсадные и муфты к ним ГОСТ 632-80

Резьба обсадная треугольная ГОСТ 632-80

Модель ГОСТ API Шаг резьбы,
Конусность		 Аналог
ШПР-ОБС Резьба обсадная треугольная
ГОСТ 632-80		 API Spec 5B Р 3,175
К 1:16		 ШПУ-9

Трубы обсадные и муфты к ним ГОСТ 632-80

Резьба ОТТМ ГОСТ 632-80

Модель ГОСТ API Шаг резьбы,
Конусность		 Аналог
ШПР-ОТТМ-М Резьба ОТТМ муфта
ГОСТ 632-80		 - Р 5,080
К 1:16		 ШПМ-11
ШПР-ОТТМ-Н Резьба ОТТМ ниппель
ГОСТ 632-80		 - Р 5,080
К 1:16		 ШПН-11

Соединения резьбовые обсадных, насосно-компрессорных труб, труб для трубопроводов и резьбовые калибры для них ГОСТ Р 51906-2015

Резьба BCSG ГОСТ Р 51906-2015

Модель ГОСТ API Шаг резьбы,
Конусность		 Аналог
ШПР-BCSG-М-1 Резьба BCSG муфта
114, 127, 140, 146, 168, 178, 194, 219, 245, 273, 299, 324, 340 мм
ГОСТ Р 51906-2015		 Internal 4 1/2”…13 3/8” API Buttress Casing thread form profile gage Р 5,080
К 1:16		 ШПМ-12
ШПР-BCSG-Н-1 Резьба BCSG ниппель
114, 127, 140, 146, 168, 178, 194, 219, 245, 273, 299, 324, 340 мм
ГОСТ Р 51906-2015		 External 4 1/2”…13 3/8” API Buttress Casing thread form profile gage Р 5,080
К 1:16		 ШПН-12
ШПР-BCSG-М-2 Резьба BCSG муфта
406, 426, 508 мм
ГОСТ Р 51906-2015		 Internal 16”…20” API Buttress Casing thread form profile gage Р 5,080
К 1:12		 ШПМ-12
ШПР-BCSG-Н-2 Резьба BCSG ниппель
406, 426, 508 мм
ГОСТ Р 51906-2015		 External 16”…20” API Buttress Casing thread form profile gage Р 5,080
К 1:12		 ШПН-12

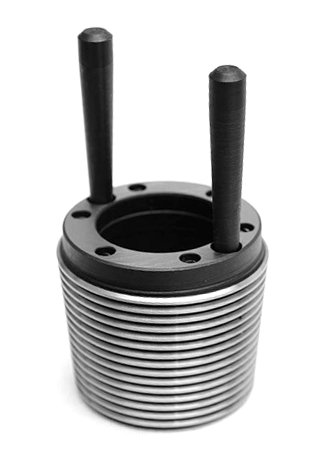

Нефтяные калибры

Калибры BCSG для упорной Buttress (БАТРЕСС) резьбы типа BC обсадных труб и муфт к ним ГОСТ Р 51906-2015

Назначение: для контроля упорной трапецеидальной резьбы Buttress (БАТРЕСС) типа BC обсадных труб и муфт к ним по ГОСТ 632-80

Тип резьбы: трапецеидальная коническая

Калибры для соединений с трапецеидальной резьбой обсадных труб и муфт к ним ГОСТ 25575-2014 (взамен ГОСТ 25575-83)

Назначение: для контроля трапецеидальной резьбы и уплотнительных поверхностей соединений типов ОТТМ, ОТТГ и ТБО обсадных труб и муфт к ним по ГОСТ 632-80

Тип резьбы: треугольная коническая

Шаг резьбы: 5,080 мм

Конусность: 1:16

Калибры для треугольной резьбы насосно-компрессорных труб и муфт к ним ГОСТ 10654-81

Назначение: для контроля треугольной резьбы насосно-компрессорных труб и муфт к ним по ГОСТ 633-80

Тип резьбы: треугольная коническая

Конусность: 1:16

Калибры для замковой резьбы ГОСТ 8867-89
Калибры гладкие для замков бурильных труб ТУ2-034-98-81

Назначение: для контроля натяга замковой резьбы (правой и левой) элементов бурильных колонн (муфт и ниппелей) по ГОСТ 28487-90, ГОСТ Р 50864-96 и конусности замков для бурильных труб по ГОСТ 5286-75

Тип резьбы: треугольная коническая

Промышленные калибры

Калибры для метрической резьбы ГОСТ 17756...17758-72, 17761...17766-72, допуски по ГОСТ 24997-2004

Назначение: для контроля метрической резьбы с профилем по ГОСТ 9150-2002, основными размерами по ГОСТ 24705-2004 и ГОСТ 24706-81 и допусками по ГОСТ 16093-2004, ГОСТ 4608-81, ГОСТ 24834-81 и ГОСТ 11709-81

Тип резьбы: треугольная цилиндрическая

Калибры для трапецеидальной резьбы ГОСТ 10071-89

Назначение: для контроля однозаходной трапецеидальной резьбы по ГОСТ 9562-81

Тип резьбы: трапецеидальная цилиндрическая

Калибры для трубной цилиндрической резьбы (1/16" - 6") ГОСТ 2533-88

Назначение: для контроля трубной цилиндрической резьбы по ГОСТ 6357-81

Классы точности резьбы: А и В

Угол профиля: 55°

Калибры для трубной конической резьбы (1/16" - 6") ГОСТ 7157-79

Назначение: для контроля трубной конической резьбы по ГОСТ 6211-81

Тип резьбы: треугольная коническая

Угол профиля: 55°

Конусность: 1:16

Калибры для конической дюймовой резьбы с углом профиля 60° (1/16" - 2") ГОСТ 6485-69

Назначение: для контроля метрической резьбы с профилем по ГОСТ 9150-2002, основными размерами по ГОСТ 24705-2004 и ГОСТ 24706-81 и допусками по ГОСТ 16093-2004, ГОСТ 4608-81, ГОСТ 24834-81 и ГОСТ 11709-81

Тип резьбы: треугольная цилиндрическая

Калибры для конической резьбы вентилей и баллонов для газов ГОСТ 24998-81

Назначение: для контроля конической резьбы вентилей и баллонов для газов по ГОСТ 9909-81

Тип резьбы: треугольная коническая

Угол профиля: 55°

Конусность: 3:25

Калибры для метрической конической резьбы ГОСТ 24475-80

Назначение: для контроля метрической конической резьбы

Тип резьбы: треугольная коническая

Угол профиля: 60°

Конусность: 1:16

Калибры для упорной резьбы ГОСТ 10278-81

Назначение: для контроля упорной резьбы с профилем и основными размерами по ГОСТ 10177-82, допусками по ГОСТ 25096-82

Тип резьбы:треугольная цилиндрическая

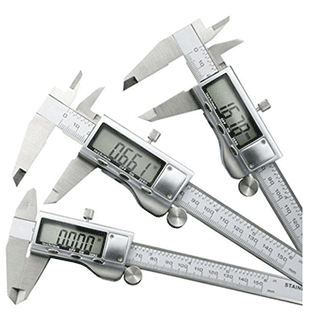

Измерительный инструмент

Измерительный инструмент

- Линейки КЛ, КЛВЦ
- Призмы многогранные
- Бруски контрольные БК
- Угольники УЛ, УП, УЛП, УЛЦ
- Нутромеры индикаторные и микрометрические
- Образцы шероховатости
- Угловые меры
- Прогибомеры
- Уровни брусковые и рамные
- Штангенинструмент
- Квадранты К-1, КО
и другой инструмент, внесенный в Госреестр СИ.

Доставка

ООО "ЗСВТО" осуществляет бесплатную доставку продукции до терминалов транспортных компаний.

Мы работаем с такими крупными транспортными компаниями как Деловые линии, КИТ, ПЭК и др.

Территория доставки нашего инструмента - от Калининграда до Владивостока, от Мурманска до Астрахани, в любую точку России, где есть транспортное сообщение.
